雙金屬溫度計
日期：2024-03-05 瀏覽次數：0次
雙金屬溫度計適用于中低溫現場檢測，可直接測量液體、氣體和蒸汽的溫度，具有無汞害、指示清晰，堅固、耐振。儀表全部采用不銹鋼材料，具有良好的防水、耐腐性能。廣泛應用于石油、化工、冶金、紡織、食品等工業?？梢灾苯訙y量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。
雙金屬溫度計特點
現場顯示溫度，直觀方便
安全可靠，使用壽命長
多種結構形式，可滿足不同要求
工作原理
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。
雙金屬溫度計主要技術參數
產品執行標準：JB/T8803-1998；GB3836-83
標度盤公稱直徑：60、100、150
精度等級：1.0、1.5
熱響應時間：≤40s
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0％
回差：雙金屬溫度計回差應不大于基本誤差限的******值。
重復性：溫度計重復性極限范圍切應不大于基本誤差限******值的1／2。
雙金屬溫度計測溫范圍
雙金屬溫度計特點
現場顯示溫度，直觀方便
安全可靠，使用壽命長
多種結構形式，可滿足不同要求
工作原理
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。
雙金屬溫度計主要技術參數
產品執行標準：JB/T8803-1998；GB3836-83
標度盤公稱直徑：60、100、150
精度等級：1.0、1.5
熱響應時間：≤40s
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0％
回差：雙金屬溫度計回差應不大于基本誤差限的******值。
重復性：溫度計重復性極限范圍切應不大于基本誤差限******值的1／2。
雙金屬溫度計測溫范圍
|
測溫范圍℃
|
適應范圍
|
|
|
工業、商業
|
實驗室、小型
|
|
|
-80-+40
|
√
|
√
|
|
-40-+80
|
√
|
√
|
|
0-50
|
√
|
√
|
|
0-100
|
√
|
√
|
|
0-150
|
√
|
√
|
|
0-200
|
√
|
√
|
|
0-300
|
√
|
√
|
|
0-400
|
√
|
√
|
|
0-500
|
√
|
√
|
雙金屬溫度計正常工作大氣條件
|
工作場所
|
溫度 ℃
|
相對溫度 ％
|
|
掩蔽場所
|
-25-+25
|
5-100
|
|
戶外場所
|
-40-+85
|
5-100
|

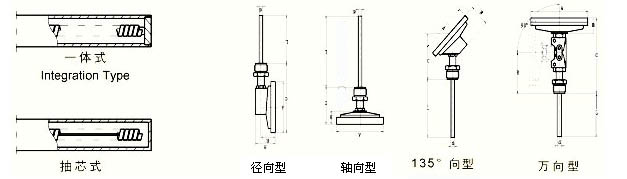

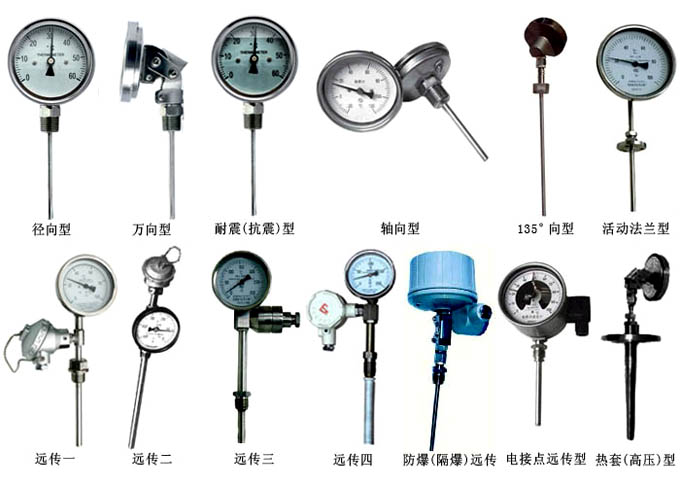

雙金屬溫度計測量端形式
外形尺寸
|
形式
|
A
|
B
|
C
|
E
|
L
|
D
|
|
軸向型
|
65
|
23
|
73
|
-
|
75
100
150
200
300
400
500
750
1000
|
Φ6
Φ8
Φ10
|
|
105
|
23
|
73
|
-
|
|||
|
155
|
23
|
73
|
-
|
|||
|
徑向型
|
65
|
50
|
110
|
34
|
||
|
105
|
50
|
110
|
34
|
|||
|
155
|
50
|
110
|
34
|
|||
|
135°向型
|
105
|
23
|
85
|
-
|
||
|
155
|
23
|
85
|
-
|
|||
|
萬向型
|
105
|
23
|
178
|
120
|
||
|
155
|
23
|
178
|
120
|
命名方式
|
型號
|
說明
|
||||||||
|
W
|
代號
|
溫度儀表
|
|||||||
|
|
S
|
|
金屬膨脹式
|
||||||
|
|
S
|
|
感溫元件雙金屬片
|
||||||
|
|
X
|
|
電接點結構
|
||||||
|
|
3
|
表殼公稱直徑
|
60
|
||||||
|
|
4
|
100
|
|||||||
|
|
5
|
150
|
|||||||
|
|
0
|
位置特征
|
軸向(直型)
|
||||||
|
|
1
|
徑向(角型)
|
|||||||
|
|
2
|
135°向(鈍角型)
|
|||||||
|
|
8
|
萬向(可調角型)
|
|||||||
|
|
0
|
安裝固定形式
|
無固定裝置
|
||||||
|
|
1
|
可動外螺紋
|
|||||||
|
|
2
|
可動內螺紋
|
|||||||
|
|
3
|
固定螺紋
|
|||||||
|
|
4
|
固定法蘭
|
|||||||
|
|
5
|
卡套螺紋
|
|||||||
|
|
6
|
卡套法蘭
|
|||||||
|
|
無
|
防護形式
|
普通型
|
||||||
|
|
W
|
防護型
|
|||||||
|
|
F
|
防腐型
|
|||||||
|
|
M
|
電接點位式調節
|
上下限
|
||||||
|
|
W
|
雙上限
|
|||||||
|
|
F
|
雙下限
|
|||||||
|
|
B
|
隔爆式
|
隔爆式雙金屬
|
||||||
