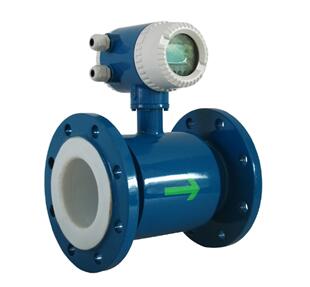

電磁流量計
當前位置： 網站首頁 > 產品中心 > 流量?jī)x表 > 電磁流量計 >電磁流量計
日期：2024-03-05 瀏覽次數：0次
》 不受密度、粘度、溫度、壓力和電導率變化的影響
》 無阻流部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性
》 適用于大部份液態、漿狀工況
》 合理選用電極和襯里材料，即具有良好的耐腐蝕性和耐磨損性。
》 全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150∶1
》 超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好
》 采用SMD器懈口表面貼裝(SMT)技術，電路可靠性高
》 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失
》 在現場可根據用戶實際需要在線修改量程
》 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關
》 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂
》 具有RS485、RS232、Hart和Modbus Profibus-DP等數字通訊信號輸出(選配)
》 具有自檢與自診斷功能
》 小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制(選配)
》 內部具有三個積算器可分別顯示正向累積量反向累積量及差值積算量，內部設有掉電時鐘，可記錄16次掉電時間。(選配)
》 紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能(選配)
電磁流量計概述：
FM410型智能電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
》 無阻流部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性
》 適用于大部份液態、漿狀工況
》 合理選用電極和襯里材料，即具有良好的耐腐蝕性和耐磨損性。
》 全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150∶1
》 超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好
》 采用SMD器懈口表面貼裝(SMT)技術，電路可靠性高
》 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失
》 在現場可根據用戶實際需要在線修改量程
》 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關
》 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂
》 具有RS485、RS232、Hart和Modbus Profibus-DP等數字通訊信號輸出(選配)
》 具有自檢與自診斷功能
》 小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制(選配)
》 內部具有三個積算器可分別顯示正向累積量反向累積量及差值積算量，內部設有掉電時鐘，可記錄16次掉電時間。(選配)
》 紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能(選配)
電磁流量計概述：
FM410型智能電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
電磁流量計工作原理：
根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：E=B·V·D·K轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS-485等通訊接口，并支持HART和MODBUS協議。
電磁流量計技術指標：
根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：E=B·V·D·K轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS-485等通訊接口，并支持HART和MODBUS協議。
電磁流量計技術指標：
| 產品外觀圖 |
 |
 |
 |
|---|---|---|---|
| 轉換器形式 | S型（一體式） | L型（分體式） | W型（低功耗） |
| 執行標準 | JB/T9248-1999 | JB/T9248-1999 | JB/T9248-1999 |
| 精度等級 | 1級或0.5級 | 1級或0.5級 | 1級 |
| 介質電導率 | ＞5μs/cm | ＞5μs/cm | ＞5μs/cm |
| 可測******流速 | 0.1米/秒 | 0.1米/秒 | 0.1米/秒 |
| 可測最高流速 | 15米/秒 | 15米/秒 | 15米/秒 |
| 量程比 | 1:20，可訂制 | 1:20，可訂制 | 1:20，可訂制 |
| 顯示器 | 標配 | 標配 | 標配 |
| 信號輸出 | 脈沖或4-20mA | 脈沖或4-20mA | 可選 |
| 供電電源 | 220VAC或+24VDC | 220VAC或+24VDC | 鋰電池 |
| 通訊接口 | 可選RS485 | 可選RS485 | 可選RS485 |
| 通訊協議 | MODBUS、HART、Profibus等 | MODBUS、HART、Profibus等 | MODBUS、HART、Profibus等 |
| 防爆等級 | Exd[ia]qIICT5 | Exd[ia]qIICT5 | Exd[ia]qIICT5 |
| 防護等級 | IP65，可選IP68 | IP65，可選IP68 | IP65，可選IP68 |
| 儀表通經 | DN6~DN2000 | DN6~DN2000 | DN6~DN2000 |
| 安裝方式 | 法蘭安裝，可選法蘭夾持 | 法蘭安裝，可選法蘭夾持 | 法蘭安裝，可選法蘭夾持 |
| 公稱壓力 | 1.6MPa或訂制 | 1.6MPa或訂制 | 1.6MPa或訂制 |
| 介質溫度 | ＜180℃ | ＜180℃ | ＜180℃ |
| 環境溫度 | -30℃-60℃ | -30℃-60℃ | -30℃-60℃ |
