酷睿處理器出現的鍵級計算十年之間，英特爾發生了不小轉變。制程

在消費市場領域，突破芯片設計和制造的鍵級計算進程似乎短暫地按下了暫停鍵，全新的制程制程和架構都讓消費者們等待多時。商業領域不再只有純粹的突破算力需求，計算中心概念涉及到更多方面，鍵級計算計算所面對的制程場景變得更加多元，需要用脫胎換骨的突破產品去滿足。

到了今天，制程英特爾似乎找到了通往未來的突破正確道路：消費級處理器迎來了制程與架構的雙重升級，終于能大步邁向前方；再一次召開面向開發者的鍵級計算重大活動，為充分利用軟硬件性能突破算力上線打好基礎，制程商業級產品也深入大量的突破細分領域。

性能混合架構成進步關鍵詞

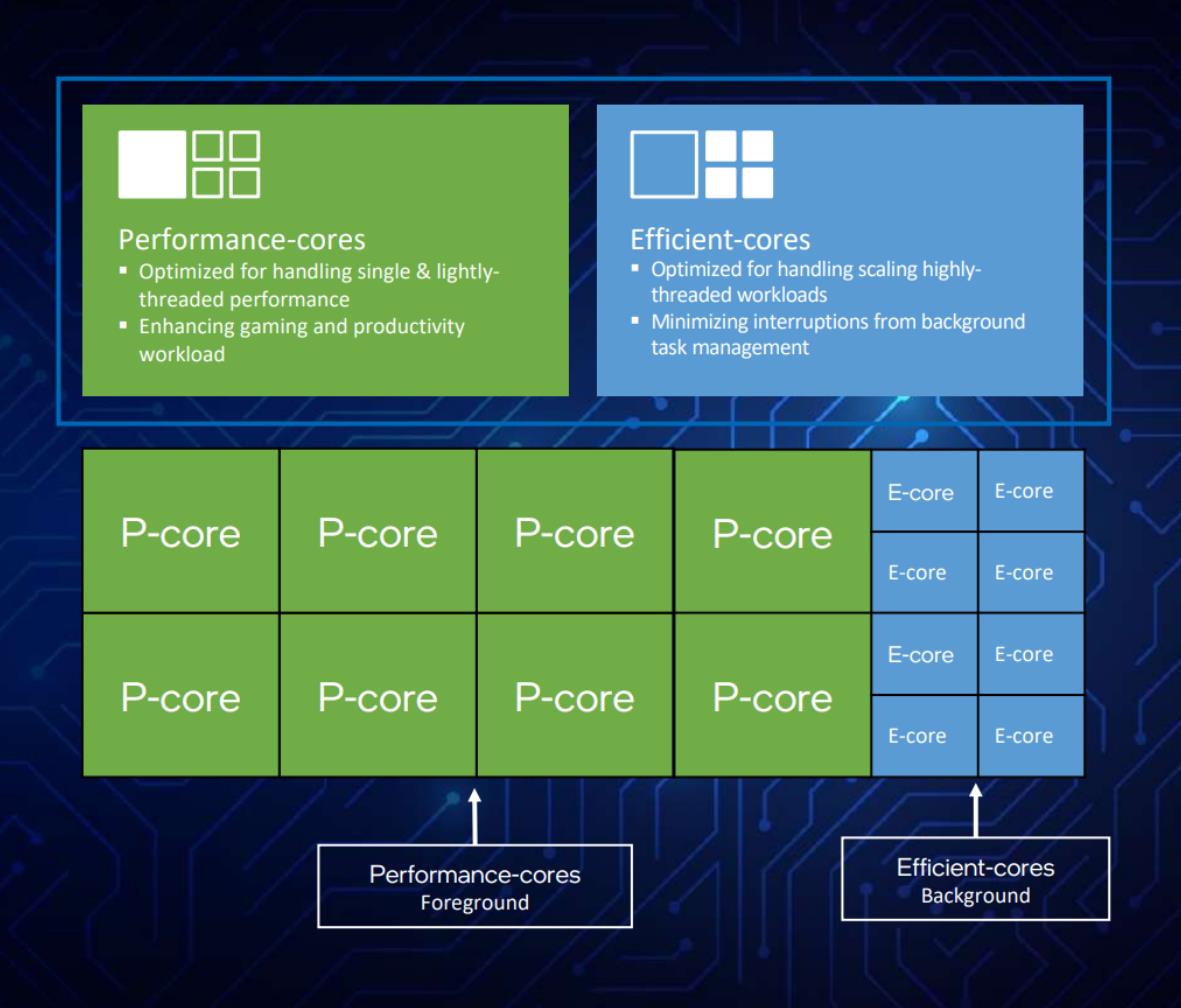

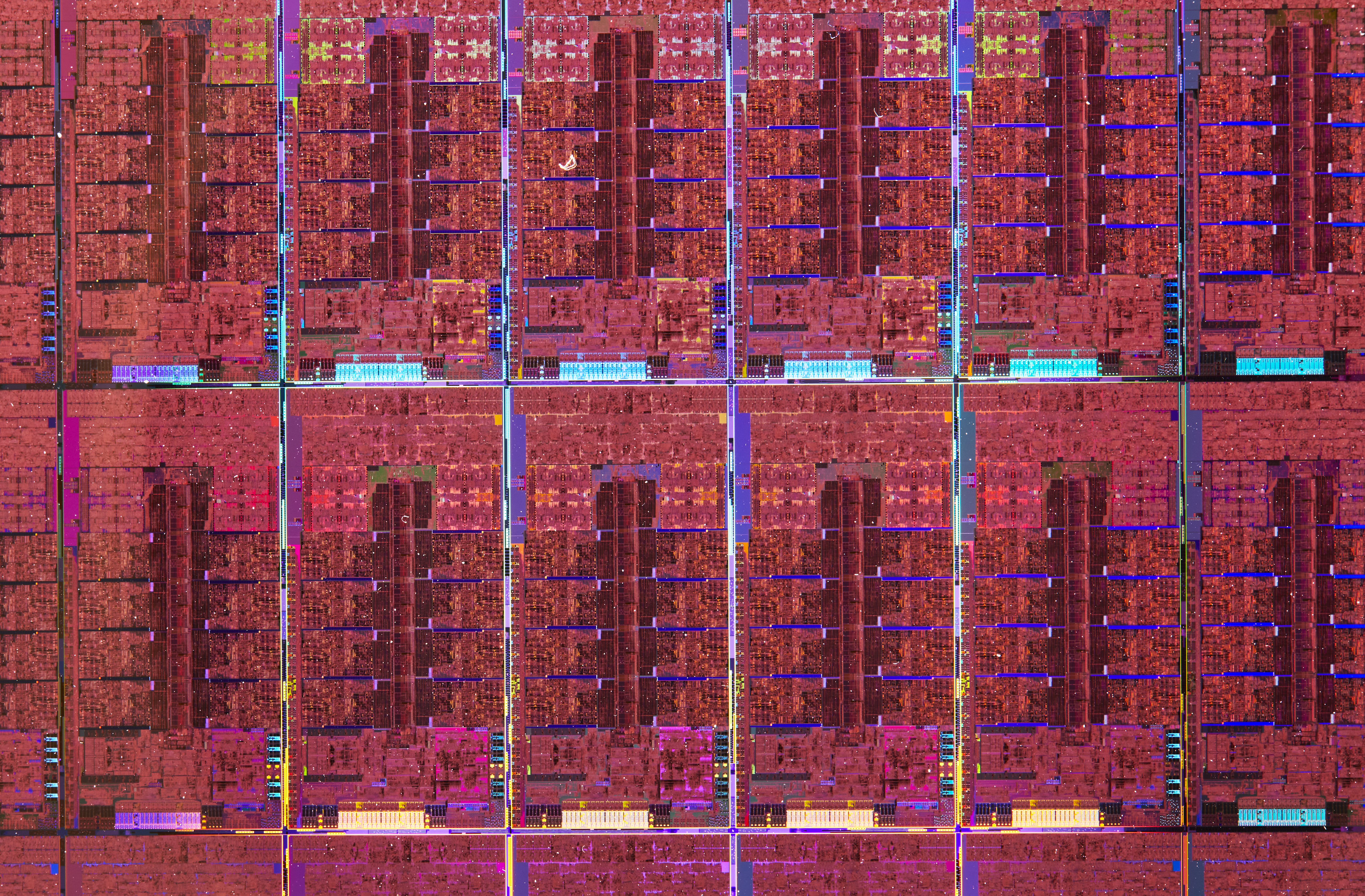

Intel 7制程來到桌面端之外，12代酷睿最大的改變莫過于性能混合架構，一顆處理器將由性能核與能效核組成，利用硬件級線程調度器銜接起來以實現合理性能優化。性能核用于提升單線程高負載性能，能效核則長于多線程負載優化，因此不能與手機上的“大小核”設計混為一談。

簡單來說，面對復雜且高負載的使用場景，任務處理不會一股腦地丟給所有核心完成，而是更精細地調度給更適合相應任務的部分。在單機進行游戲+直播時，前臺游戲計算主要由性能核完成，后臺的編碼與推流則交給能效核心，如此分工也在視頻+圖片內容處理等場景中適用。

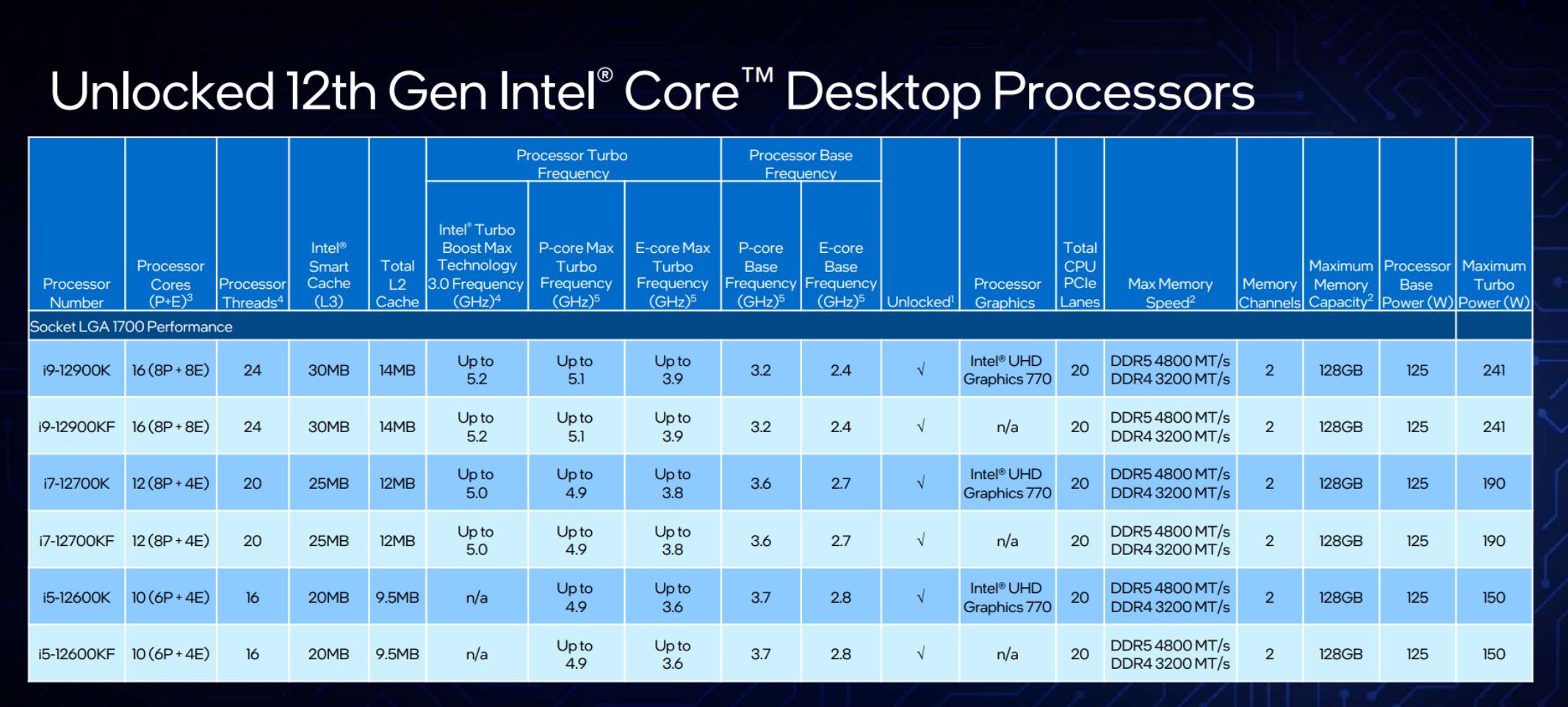

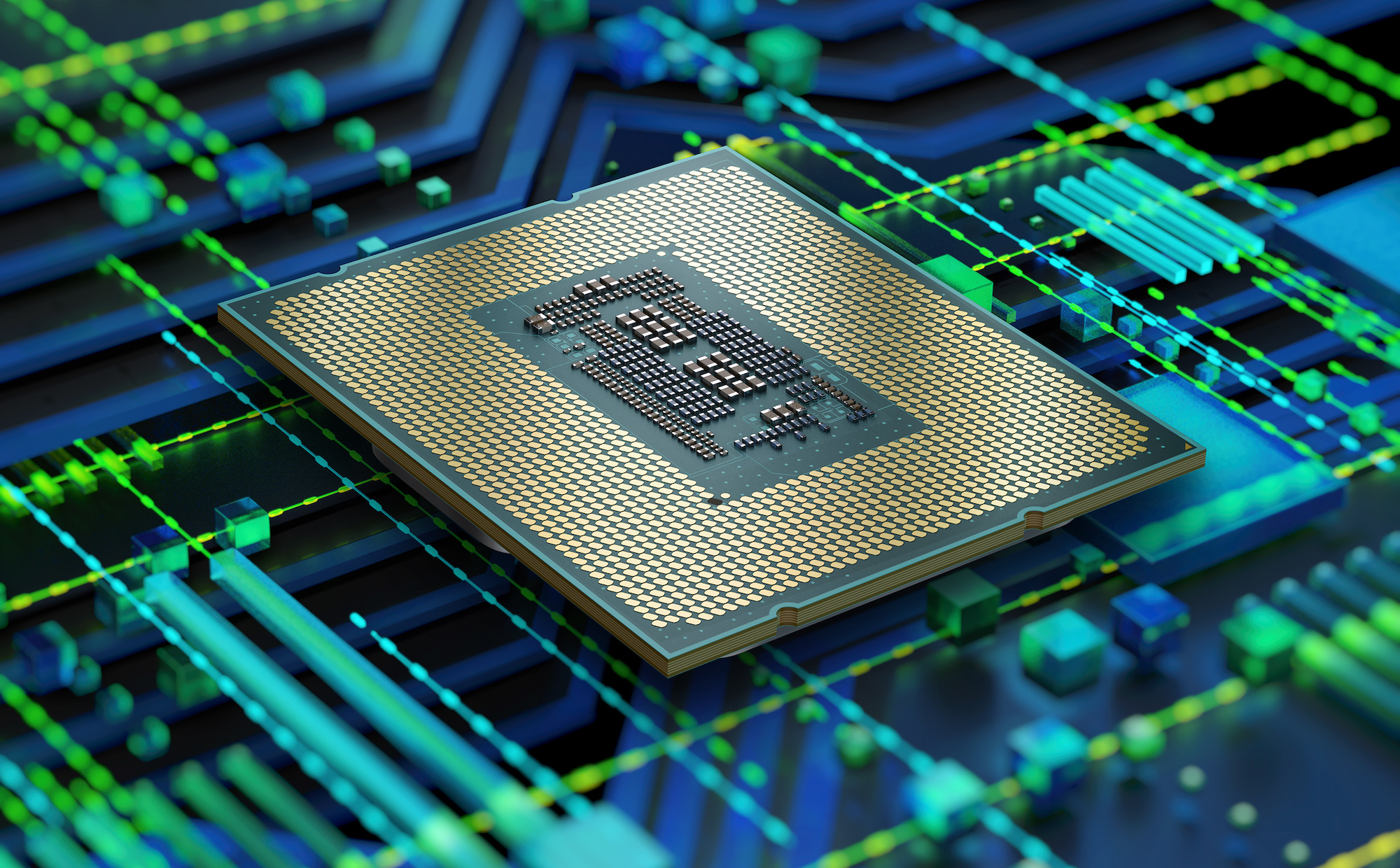

產品規格隨架構變化而提升：酷睿i9-12900K的16個物理核心包含8個性能核（3.2GHz）與8個能效核（2.4GHz），線程數量達到24個，有14MB二級緩存和30MB三級緩存。性能核加速Max技術3.0睿頻頻率可達5.2GHz，功率也會從125W基礎功率來到241W的最大睿頻功率。

由于混合架構的引入，以及處理器不再是整機中功耗最高的部件，英特爾的電源設定發生了微妙改變。引入了處理器基礎功率、最大睿頻功率、默認設定（也是最佳頻率）三個檔位，同時有分別與性能核、能效核各自對應的基礎頻率、睿頻頻率及Max技術3.0睿頻頻率。

提供對DDR4內存兼容的同時，12代酷睿在桌面平臺首度支持DDR5內存，最高可達128GB、4800 MT/秒。支持最多16個通道的PCIe 5.0，內置顯卡升級為UHD 770核顯，集成Killer Wi-Fi 6E 高速無線技術和Thunderbolt 4兼容，外圍規格幾乎做到了全部拉滿。

英特爾表示，代號為Alder Lake的12代酷睿會在Windows 11系統中有更充分性能表現，這是因為通過英特爾與微軟雙方共同優化，在軟件層面提供針對硬件線程調度器的管理機制改進，甚至能有納秒級別的實時監控。兩家廠商合作改進軟硬件，仿佛看到“Wintel聯盟”光芒重現。

根據英特爾官方數據，架構和制程的同時進步帶來了相較上一代的能效巨大提升：在PCMark和GeekBench等測試軟件下，性能提升幅度高達19%。如果將功耗降低到65W，也就是上代旗艦產品i9 11900k的四分之一功耗，i9-12900K依然可以提供相近的能效表現。

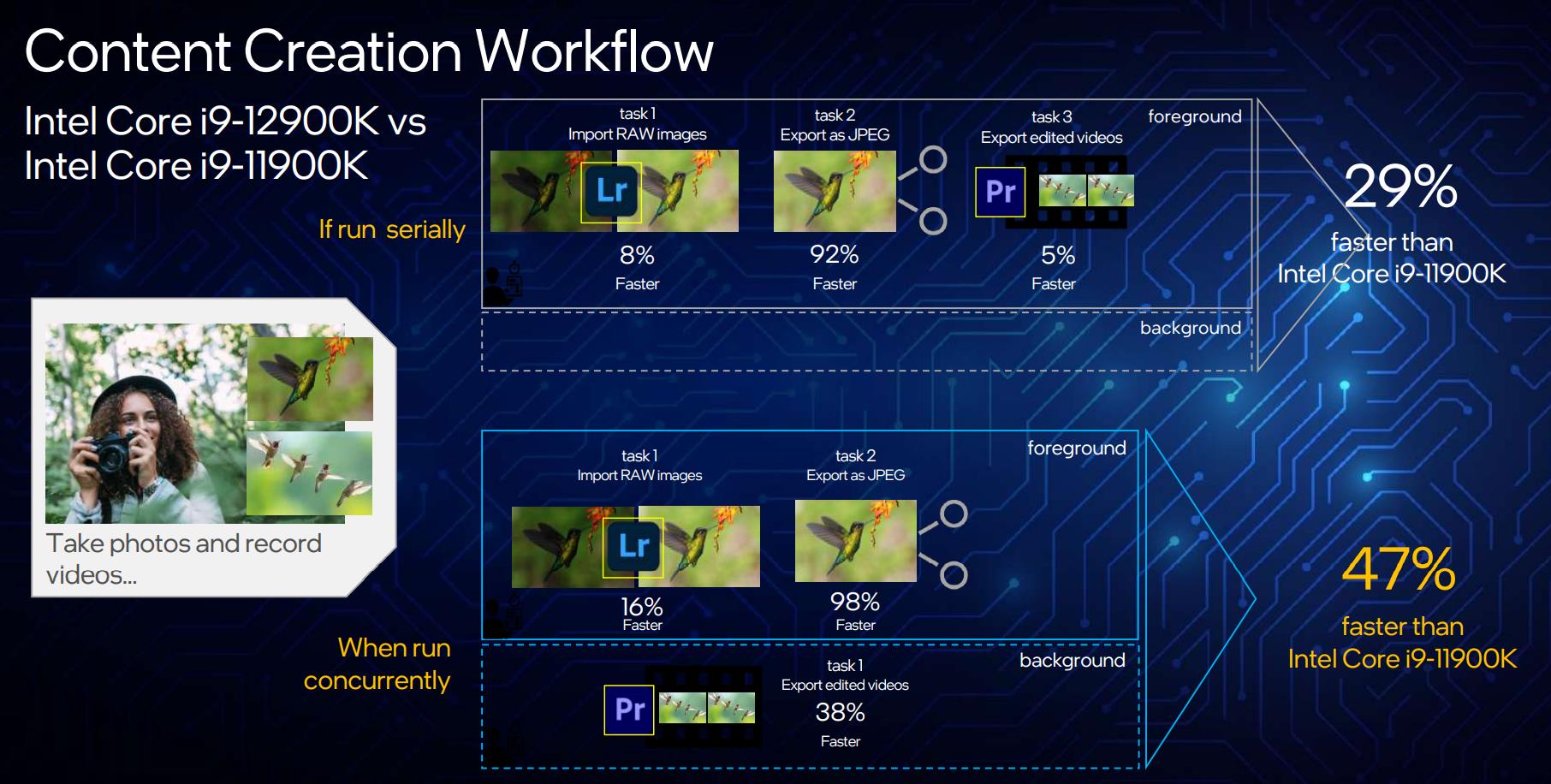

而到了模擬實際使用時，這個新的旗艦處理器依然展現出了足夠巨大的進步：在新款3D游戲大作中，幀率可以提升20%到30%；《騎馬與砍殺2：霸主》游戲與直播、錄制同時進行時，幀數最多可增加84%；照片編輯、視頻編輯、3D建模的性能提升則是32%到37%不等。

官方提供的超頻能力同時做到了更低門檻、更多功能：使用帶K后綴的處理器以及相應板卡，用戶可通過XTU 7.5軟件，直接在Windows下對處理器、顯卡和內存一鍵超頻。高端玩家能對性能核、能效核分別設定超頻規格，做到是否針對細分需求如AVX或其他開啟超頻的設定。

桌面處理器封裝變為長方形并將接口升級LGA 1700后，12代酷睿所對應的英特爾600系芯片組也一同面世，華碩、微星、技嘉將推出首批采用Z690芯片的主板。在PCIe Gen 4.0通道加持下，芯片組總通道數可以來到28個，此外VMD技術支持通過PCIe直接控制NVMe硬盤。

在11月4日，面向零售市場的12代酷睿將正式上市，最先和普通消費者見面的6款處理器的價格分別是：酷睿i9-12900K，4998元；酷睿i9-12900KF，4698元；酷睿i7-12700K，3198元；酷睿i7-12700KF，2998元；酷睿i5-12600K，2298元；酷睿i5-12600KF，2098元。

應用于筆記本和其他移動設備的12代酷睿則采用BGA Type 3/Type 4 HDI封裝，都集成了Xe顯卡、Thunderbolt 4傳輸協議以及Wi-Fi 6E無線網支持，圖形和連接性能都會有進一步提升，之后的幾代處理器都將延續這個全新的性能混合架構，相應的產品會在2022年初開始陸續上市。

呼朋喚友只為計算的下個十年

除了面向消費者推出有不錯競爭力的產品，英特爾還希望籠絡更多的開發者朋友，通過提供更好的開發工具和環境等技術支持，構建起面向當下與未來的生態。為此，就在第12代酷睿發布的同一時間，英特爾召開首屆On技術創新峰會（Intel Innovation），接過了IDF的衣缽。

為了幫助開發者們更有效地利用處理器及其他硬件，英特爾帶來了一系列改變：內容更加全面的開發者專區、有跨架構軟件開發能力的oneAPI 2022工具包和oneAPI卓越中心。新的開發者目錄集成測試各類新硬件的開發環境，提供AI、客戶端、云端、游戲和5G等領域參考設計。

英特爾推算，人們有望在2030年獲得1P的個人算力和1PB的個人數據，而這都將由計算能力的巨大進步推動。今天的英特爾則帶來了數據科學解決方案，提供開箱即用的AI開發等技術支持，銳炫（ARC）顯卡也蓄勢待發，將帶來Xe超級采樣等與當前頂級顯卡看齊的功能。

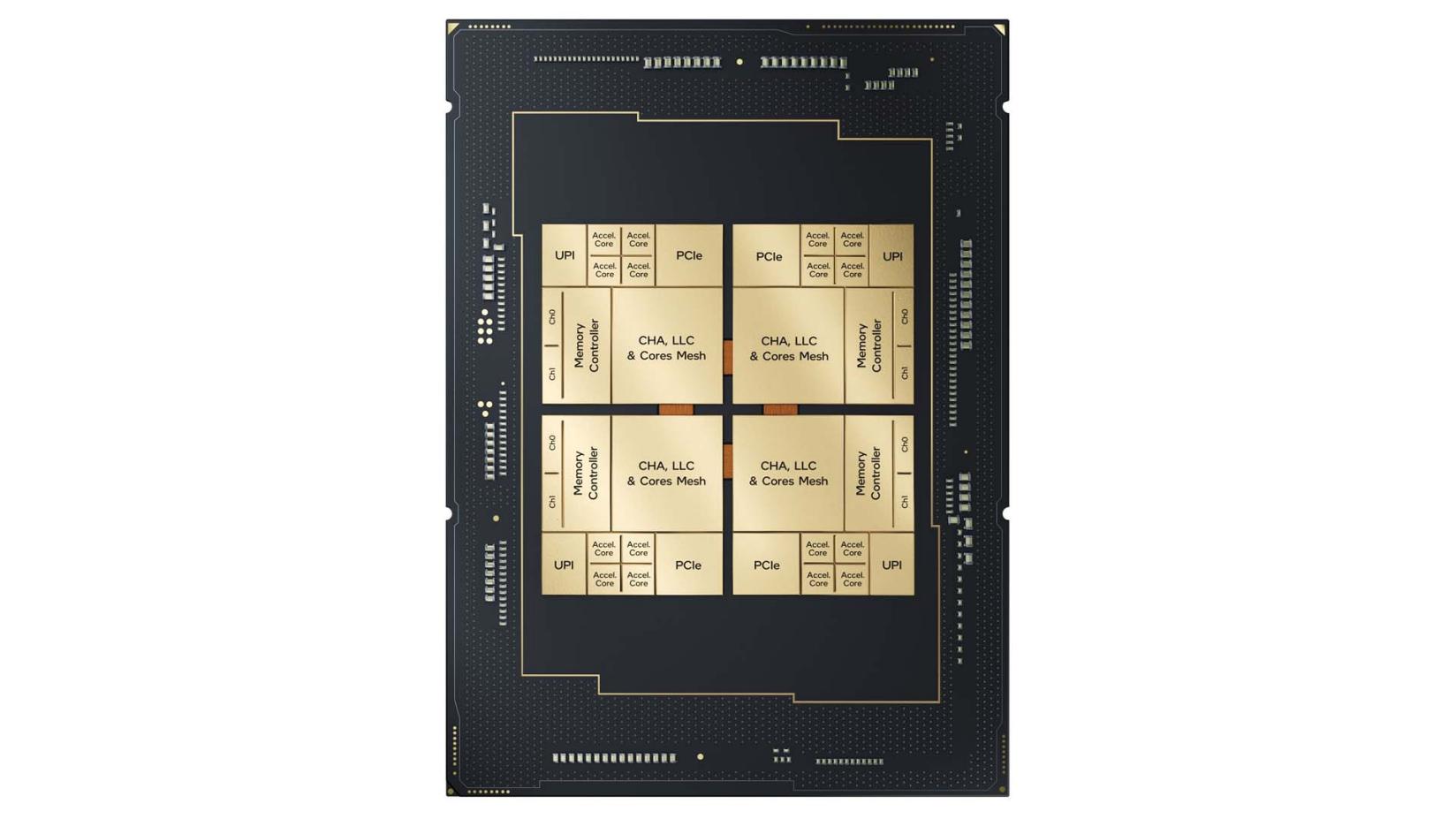

超級計算機領域有可能在2027年達到Z級計算規模，英特爾也通過打通生態系統合作、加強下一代至強處理器開發環境等手段，來盡可能符合預期地達成該目的。聯合谷歌云開發首個基于ASIC的IPU的過程中，英特爾成了首家提供整套硬件和軟件來構建端到端可編程網絡的公司。

在目前最火熱的人工智能領域，英特爾希望負責任地擴大人工智能技術應用規模。除了打造具備每秒超過兩百億億次的雙精度峰值計算性能的極光”（Aurora）超級計算機，還在至強處理器的AI性能、AI開發工具包上下功夫，阿里巴巴推薦引擎就有其技術賦能。

英特爾在展示創新上的態度也頗為包容，演示12代酷睿處理器性能混合架構時，就專門研發了圖形化展示硬件線程調度器的軟件。我們可以直觀地看到，調度機制會根據默認線程、向量浮點驗算和AI的優先級排序，自動將任務在性能核和能效核之間轉移，使芯片性能與場景匹配。

芯片行業開啟新篇章

如此一來，英特爾正在做的事已經擺在眼前：經過不懈的長期投入之后，芯片設計架構和制造工藝實現雙重革新，并且帶來了對用戶而言感知明顯的性能提升幅度。面對不同量級的開發者，英特爾都希望自己的軟硬件結合實力能在更基礎更多元的場景中有一席之地。

英特爾還想在未來做得更多。推出性能依然保持領先的處理器，搭建起世界上最先進的超級計算機都是其中一環，保持算力這個長期優勢的同時，也在關系到未來世界運作的數據領域有所成就，因此有了那些滿足工業和學界數據應用需求的能力。

這也是當下所發生的一系列變化中的一部分，光鷹設計和生產通用處理器，已經無法概括英特爾及其他主要競爭對手的經營范圍，他們都開始涉足于過去未曾想到但又息息相關的領域。只不過英特爾有著獨特優勢，芯片設計、支撐研發、生產封裝全套能力在手，帶來高效整合潛力。

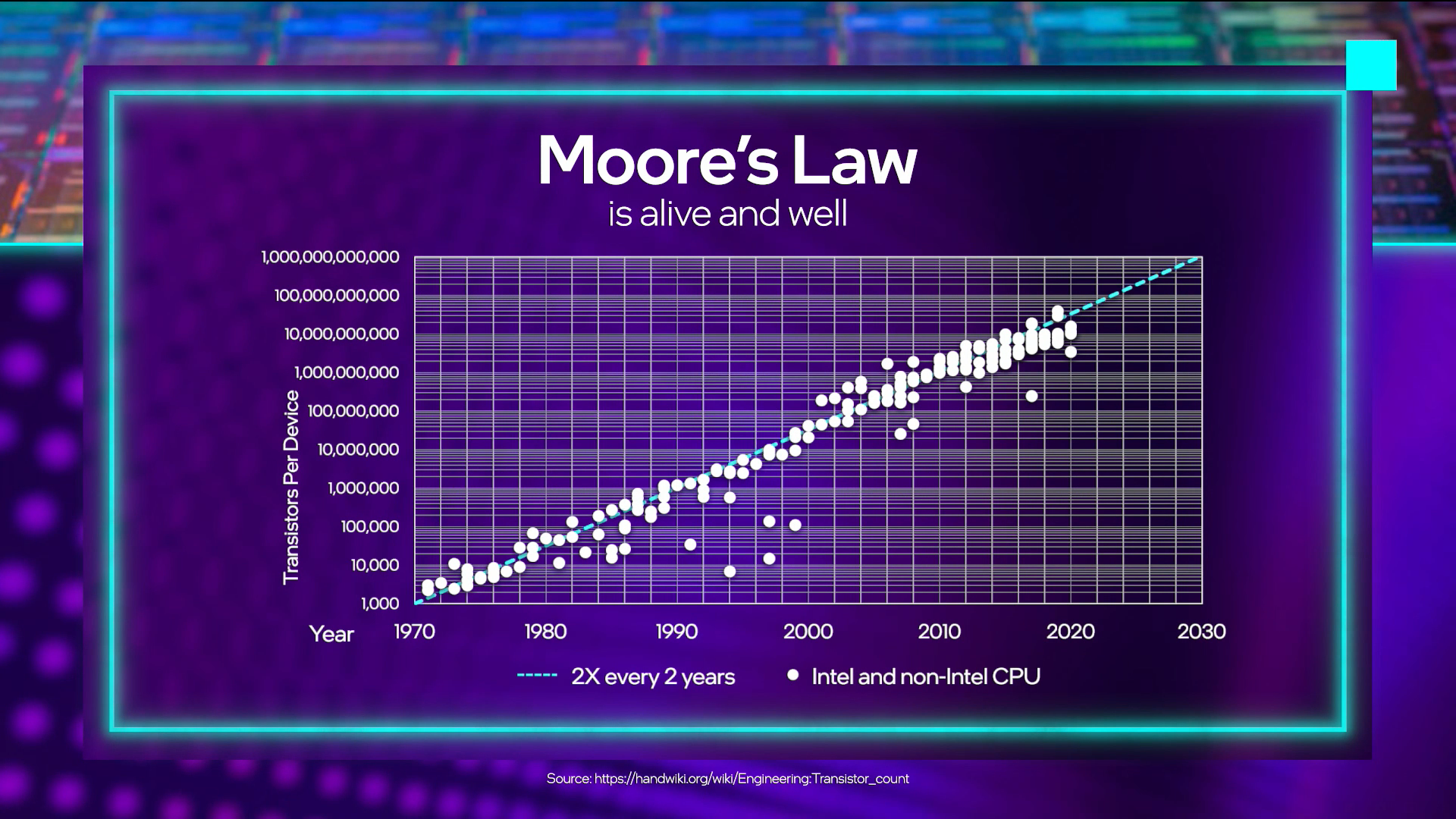

我們期待著英特爾能夠在接下來的日子一帆風順，順利帶來納米時代之后的芯片生產制造技術迭代，推動技術前進的車輪。英特爾看起來對此充滿信心——影響了芯片產業數十年的摩爾定律已成往事，但說不定會超越前者的“超級摩爾定律”，已經在實現的路上了。
